UPS电源电池连接简明示意图

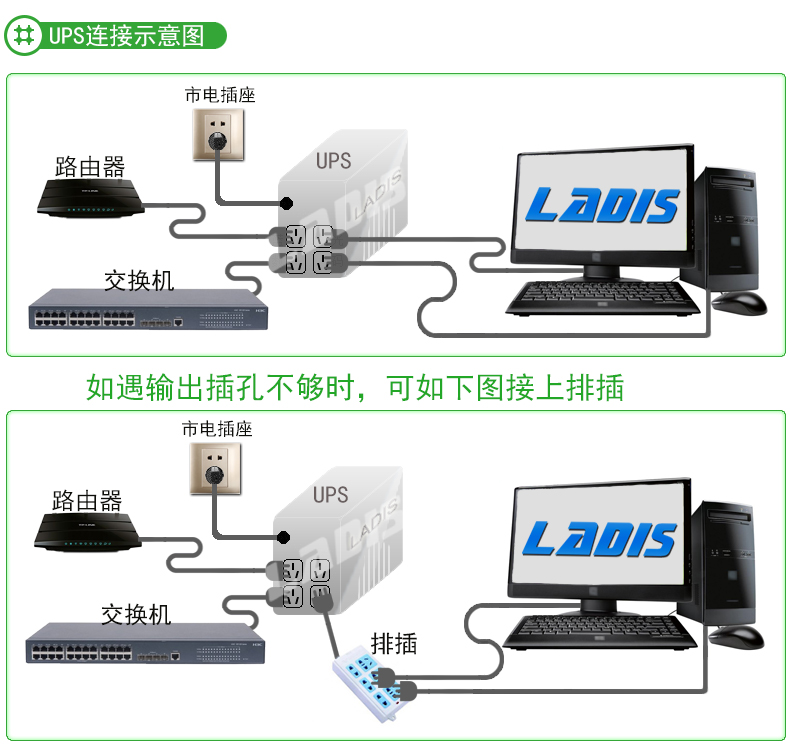

点击查看详图:UPS示意图（适用于3KVA及以下带输出插座的主机）
负载要求: UPS的实际负载＞ 负载设备总负载；其供电时间由内置电池（外接电池）决定；
提        示:  UPS电源主要适用网络设备，比如：电脑主机 液晶显示屏、服务器、监控设备、硬盘刻录器、针式打印机、猫、路由器等等网络设备（注：激光一体机（打印机）\电机\电风扇等产品除外，如有此类产品需使用UPS电源，请咨询在线客服）


外 接 电 池 主 机 接 线 示 意 图

查看主机型号方式：UPS机身侧面或后面[标签纸上]有标注
命 名 方 式：主机型号+电池串联（组之间并联）

以下链接为接线详图（点击可见大图）：

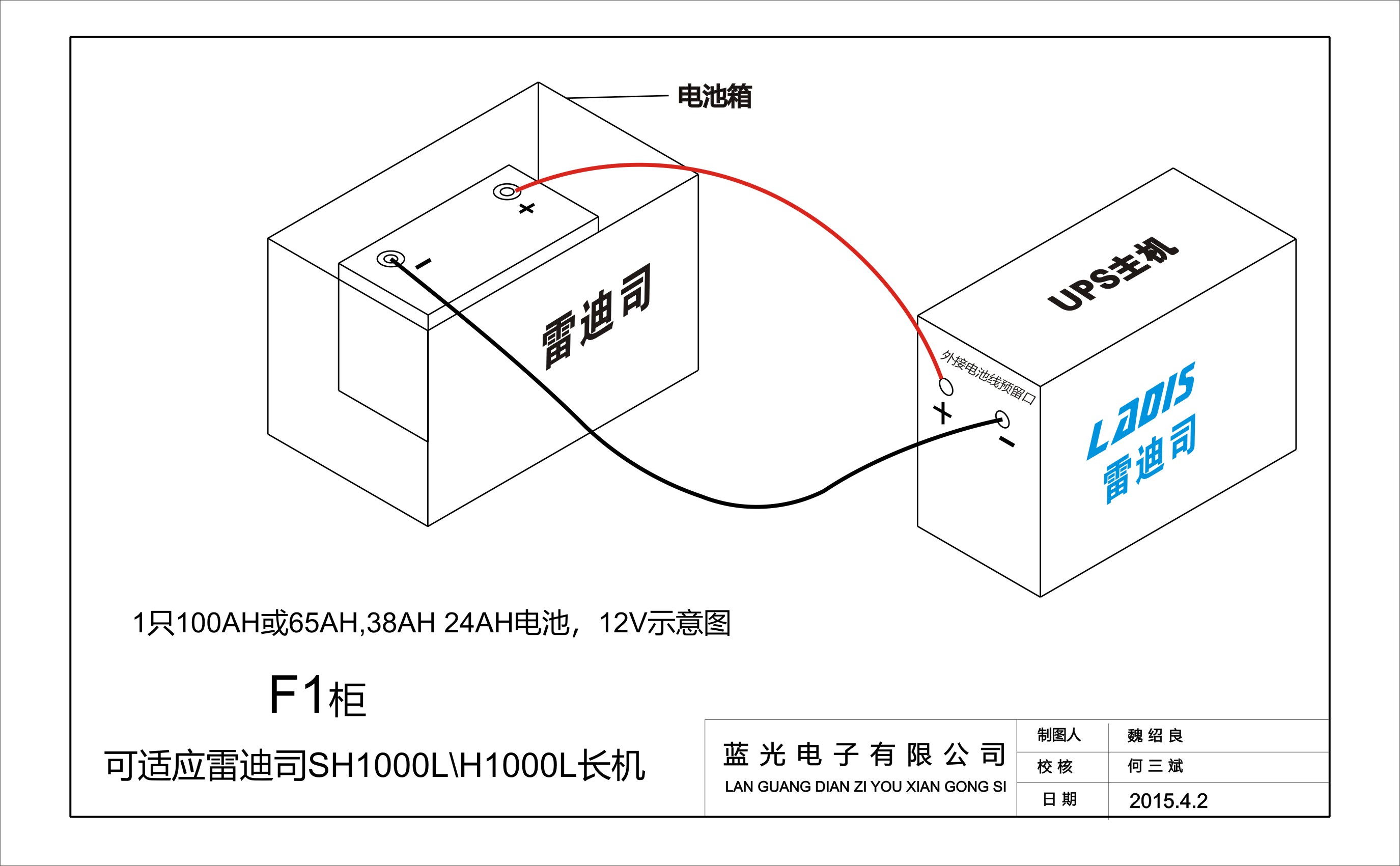

H1000L主机1只电池接线图

H1000L主机1只电池接线带插座图

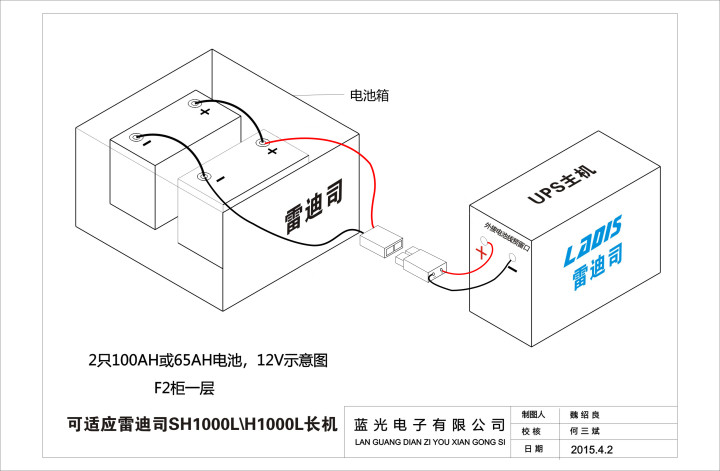

H1000L主机2只电池接线图

H1000L主机2只电池接线带插座图

H1000L主机3只电池接线图

H1000L主机3只电池接线带插座图

H1000L主机4只电池接线图;

H1000L主机4只电池接线带插座图

H2000L主机2只电池接线图(小电池)

H2000L主机2只电池接线图

H2000L主机4只电池接线图

H2000L主机4只电池接线带插座图

H2000L主机6只电池接线图

H2000L主机6只电池接线带插座图

H2000L主机8只电池接线图

H2000L主机12只电池接线图

H2000L主机12只电池接线带插座图

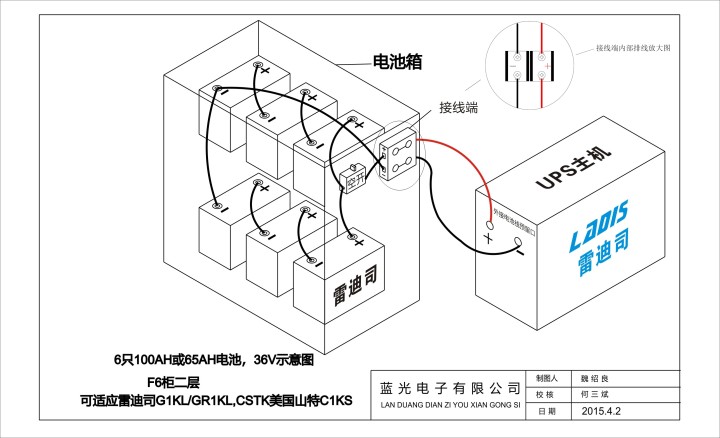

G1KL主机3只电池接线图

G1KL主机3只电池接线图(小电池)

G1KL主机6只电池接线图

G2KL主机6只电池接线图

G2KL主机6只电池接线图(小电池)

G2KL主机12只电池接线图

G3KL主机8只电池接线图(小电池)

G3KL主机8只电池接线图

G3KL主机16只电池接线图

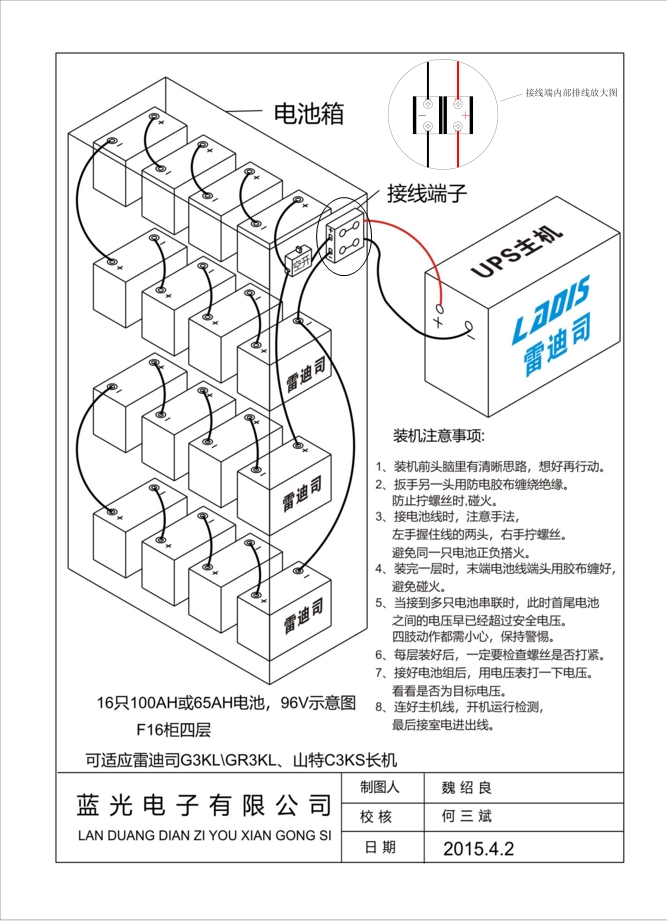

G6KL/G10KL主机16只电池接线图



【外接电池步骤提示】
1、先接电池部分，每只电池是12Vdc-，按照主机电池电压 ? V 串联 ?/12只电池(A电池正极-接-B电池负极如此串联起来)，多组之间并联对接；
2、留出正负极，与主机的正负极对接；
3、先用电池开机运行、再接入市电220Vac~供电。
